LED顯示屏51系列單片機的概述

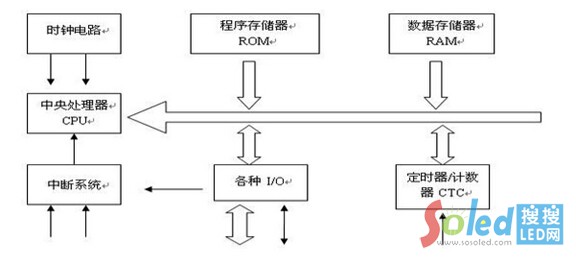

LED顯示屏單片機也被稱作“單片機微型計算機”、“微控制器”、“嵌入式微控制器”，國際上采用“MCU”(Micro Controller Unitwww)Sosoledcom稱呼單片機。如果將8位單片機的推出作為起點（1976年），那么單片機的發展的歷史大致可以分為4個階段。第一階段是單片機探索階段，主要探索如何把計算機的主要部件集成在單芯上；第二階段是單片機完善階段，完善了8位單片機的并行總線結構、外圍功能單元由CPU集中管理模式、體現控制特性的位地址空間和位操作方式、指令系統趨于豐富和完善，并且增加了許多突出控制功能的指令；第三階段是向微控制器發展的階段，說的是在51系列的基本結構的基礎上，加強了外圍電路的功能，突出了單片機的控制功能，將一些用測控對象的模數轉換器、數模轉換器、程序運行監視器、脈寬調制器等納入芯片中，體現單片機的微控制器特征；第四階段是單片機的全面發展階段，很多大半導體和電氣廠商都開始加入單片機的研制和生產，單片機世界出現了百花齊放，欣欣向榮的景象。隨著單片機在各個領域全面深入地發展和應用，出現了高速、大尋址范圍、強運算能力的8位、16位、32位通用型單片機，以及小型謙價的專用型單片機。目前，單片機正朝著高性能和多品種方向發展，今后單片機的發展趨勢將是進一步向著CMOS化、低功耗、小體積、大容量、高性能、低價格和外圍電路內裝等方面發展。 1.3.2單片機的組成 圖7是單片機典型組成框圖，由圖可見它通過內部總線把計算機的各主要部件連為一體，其內部總線包括地址總線、數據總線和控制總線。其中，地址總線的作用是為進行數據交換時提供地址，CPU通過將地址輸出到存儲器或I/O接口；數據總線用于在CPU與存儲器或I/O接口之間或存儲器與外設之間交換數據；控制總路線包括CPU發出的控制信號線和外部送入CPU的應答線等。

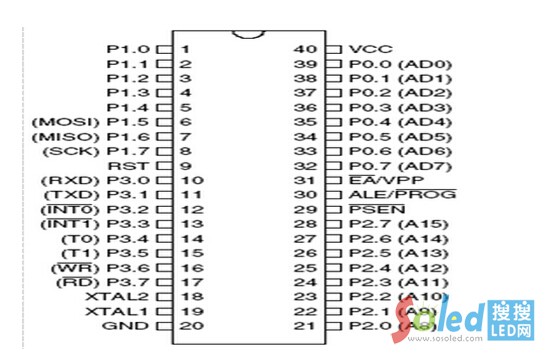

    51系列有3種封裝形式，一種是DIP（Dual Inline Package）封裝形式，一種是LCC（Quad Flat Package）封裝形式。這種形式是具有44個“J”形腳的方型芯片。另一種是QFP（Quad Flat Package）封裝形式, 這種形式是具有44個“J”形腳的方型芯片,但它的體積更小、更薄，是一種表面貼焊的封裝形式。下面介紹下89S52單片機的引腳的功能和其內部結構圖。AT89S52單片機實際有郊的引腳為40個，以下是89S52單片機的DIP封裝形式的引腳的名稱，如圖。

  LED顯示屏單片機的引腳說明

是89S52的內部結構圖，由圖可以看到在單片機內部除了有CPU、RAM、ROM和定時器、串行口等主要功能部件之外，還有驅動器、鎖存器、指令寄存器、地址寄存器等輔助電路部分，以及各功能模塊在單片機中的位置和相互關系
