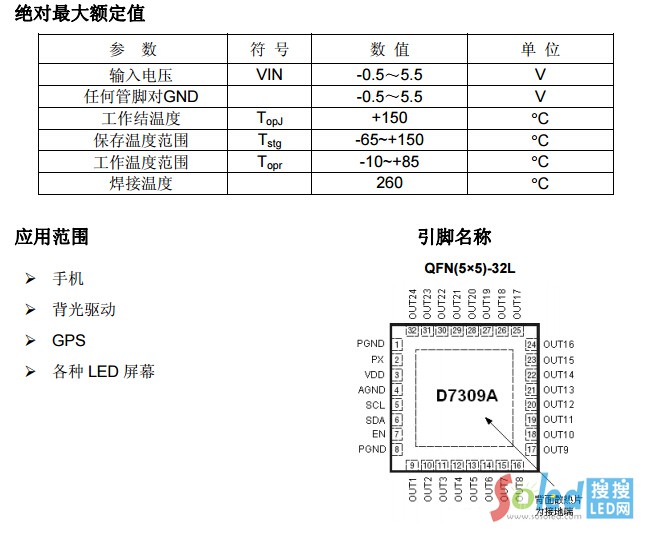

D7309A 便攜式設備 LED 控制器 絕對最大額定值 D7309A 是一個采用通用 I 2 C 接口協 議，可編程 24 路 LED 的驅動芯片。通過 編程，可以達到跑馬燈，呼吸燈，漢字， 霓虹燈等多種效果。 D7309A 采用了 CMOS 工藝，具有 16 階亮度可控功能，最大電流可達 12mA。當 多個芯片一起并聯使用時，可驅動更多的 LED 燈。 ¾ 24通道LED獨立輸出 ¾ 2.5～5V工作電壓范圍 ¾ 多個芯片一起并聯使用，可驅動更多LED ¾ 每路LED電流容差為5％ ¾ 封裝形式QFN5×5-32L ¾ 16階亮度可控 ¾ 通用I 2 C接口 ¾ 每路最大電流12mA 參 數 符 號 數 值 單 位 輸入電壓 VIN -0.5～5.5 V 任何管腳對GND -0.5～5.5 V 工作結溫度 TopJ +150 °C 保存溫度范圍 Tstg -65~+150 °C 工作溫度范圍 Topr -10~+85 °C 焊接溫度 260 °C 應用范圍 引腳名稱 ※ DBIC ※ Rev.0931 第 1 頁 共 9 頁 ¾ 背光驅動 ¾ GPS ¾ 各種 LED 屏幕
