三星電子最近發布了一項專利，該專利描述了一款模塊化設計的Micro LED電視。
提前做個簡短的說明。即使對這項專利的描述是全面而且詳細的，也并不意味著三星會繼續追求相應產品的開發或生產。創意或“突然崩潰”的項目常常被轉化為專利，目的是為了保護它們免受競爭。三星在專利W02020116861“顯示裝置”是一個帶有印刷電路板的面板，該電路板縱向上裝有幾個顯示模塊。如下圖所示：
靈活的長寬比

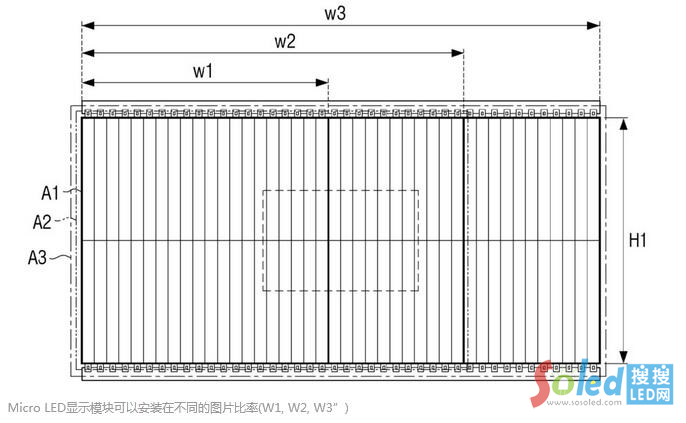

細長的Micro LED模塊(A1)外形尺寸為1:10，頂部和底部連接到電路板上。40個模塊可以拼成1:1的圖像模式(W1)。經典的16:9格式(W2)繼續添加22個模塊。不止于此，外形甚至可以擴展到21：9的超寬顯示屏 (W3)。

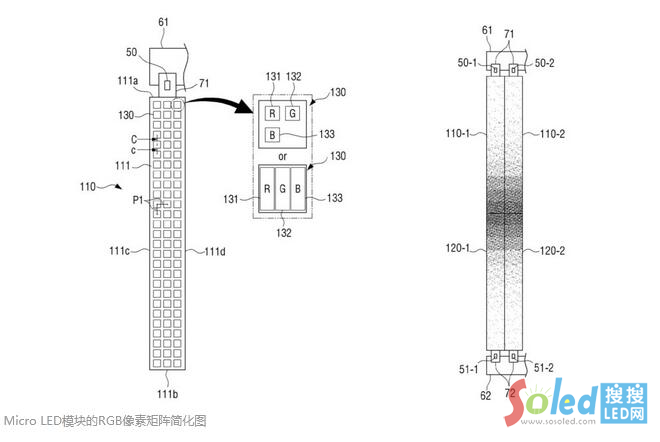

該模塊由數百個Micro LED像素組成，每個像素又分為紅、綠、藍子像素。子像素在像素中的排布暫時不清楚，可能是排布成三角形，也可能是拉長的子像素相鄰排列。專利中提到了顯示器的分辨率。按照常規格式16：9，分辨率為3,840 x 2,160，即4K超高清。隨著像素密度的增加，8K (7,680 x 4,320)也是可能實現的。
Micro LED顯示屏由四部分組成

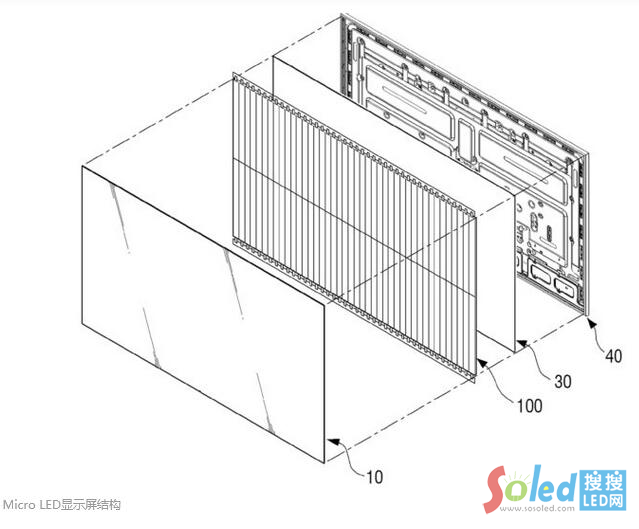

完整的顯示結構實際上包含四個組件。Micro LED光源模塊、印刷電路板、放置Micro LED模塊的基板以及透明保護層。透明保護層用于防止灰塵、飛濺水和其他異物的進入。
