前言2021年聚積科技研討會于12月8日在線舉辦，透過與夢想動畫的合作，運用XR拍攝手法，在XR攝影棚中打造全新型態的研討會。過程中場景與講者間的流轉，帶出一個棚可以創造出無限場景的概念；再者，場景隨追蹤攝影機(Camera Tracking)拍攝角度連動變化，建構出絕佳的沉浸視覺體驗從而打破虛實疆界，具體實踐后疫情時期LED顯示屏產業最熱的虛擬現實應用。

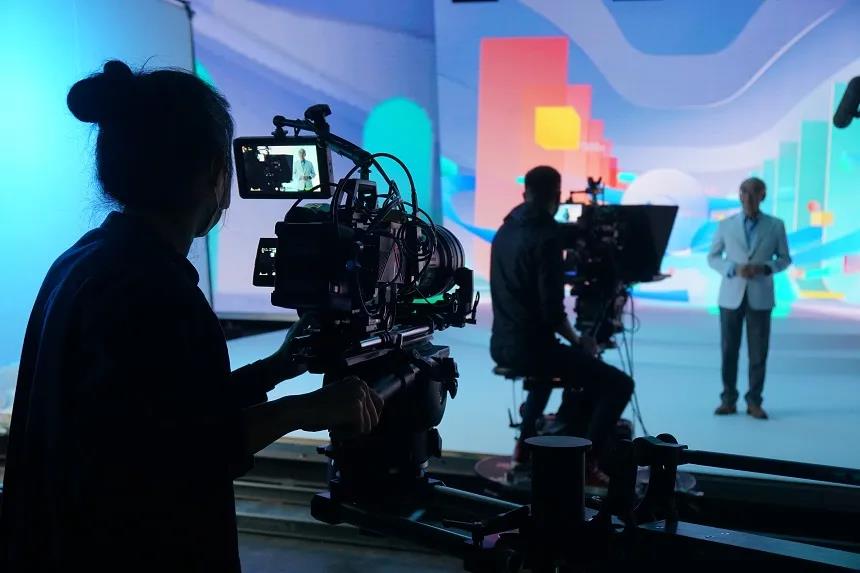

圖1. 夢想攝影棚
創新XR風格研討會
開場時楊立昌董事長化身成為導演，穿梭XR攝影棚的關鍵元素，包含中控臺、攝影機、場景…等，帶領觀眾踏入聚積研討會的魔幻XR舞臺，并使大家在短短60秒內即可了解XR攝影棚的特色。
圖2. 聚積科技董事長 楊立昌博士
楊立昌董事長進一步說明今年主軸運用數學上「聯集」的概念，透過公式「micro-LED ∪ mini-LED ∪ LED Display ∪ LCD = Macroblock」來表達聚積科技的驅動芯片產品范疇含括全方位的顯示應用，會議中講者分享市場趨勢、創新技術以及新品信息，希望和與會者一同探索極致顯示技術。
虛擬制作專屬LED驅動芯片 | 120Hz高幀率、16-bit灰階、7,680Hz刷新率
聚積科技吳易達產品總監在開場時即分享目前虛擬制作中XR技術已廣泛運用在商業廣告拍攝、音樂MV制作以及電影拍攝等領域，虛擬制作的關鍵在于攝影機與LED顯示屏間的配合，如何拍得逼真，如何降低拍攝畫面瑕疵都是追求的目標。而根據這些應用可分析出1. 目前常用LED顯示屏的點間距落在P1.5(特寫、近距拍攝)-P2.8(背景、遠距拍攝)，且亮度要求為1000~2000 nits以利調整匹配場景的峰值亮度(HDR訊源)，所以LED驅動芯片的最適行掃數為16掃以下才能兼顧亮度以及畫面質量；2. 攝影機的拍攝格式(FPS)為LED顯示屏的顯示幀率的自然數倍數，可透過控制器Genlock達到同步效果，是作為無瑕拍攝的基礎。
圖3. 吳易達 產品總監
但事實上，即使LED顯示屏與攝影機已達同步，仍會出現畫面三大挑戰:動態模糊、掃描線、低灰刷新率不足而產生的閃爍現象，這些顯示問題則必須透過新一代虛擬制作專屬驅動芯片才能夠具體改善。此驅動芯片擁有「PWM增強進化功能」，在實現16-bit灰階的條件下，規格上可支持120Hz高幀率以及7,680Hz的高刷新率，降低動態模糊以及減輕掃描線問題；再者，獨有的「超視覺運算」，可有效處理低灰閃爍問題也同時再大幅改善掃描線造成的畫面分割現象。透過新一代虛擬制作專屬芯片可解決畫面三大挑戰，將有助達到無瑕拍攝的目標，也進一步提升視覺沉浸效果。
高掃架構技術突破 | 優化低灰均勻性以提升卓越級HDR顯示效果
小間距LED顯示屏應用越來越貼近消費性市場，從過去多作為廣告廣告牌，觀賞距離數十公尺外，已隨技術創新拉近觀賞距離進而將應用范疇貼近消費者，如P1.2~P2.5(SMD LED)的商用一體機、P1.2~P0.5(mini-LED)的家庭劇院以及點間距小于P0.5(micro-LED)的車用顯示器。聚積科技程弘毅產品總監進一步分析這些小間距應用內含的五大技術門坎與LED驅動芯片需求的鏈接性，包含1. LED晶粒尺寸越小，驅動芯片電流需要越精準；2. LED制程上使用正裝或是倒裝方案；3. 轉移技術中拾放技術與巨量轉移的應用條件；4. 打件背板因目標應用的像素間距所帶來的選擇差異；5. PCB板層數亦與LED驅動芯片可支持的掃描數息息相關，板層數越多則成本壓力越大；因此，從上述五項技術需求可以理解，當應用點間距不斷縮小，制程技術等相關成本將會大幅增加，導致壓縮小間距應用在消費性市場的滲透率，所以聚積科技基于這些需求推出新一代96掃LED驅動芯片-MBI5265。
MBI5265最高可支持96掃設計，相對32掃驅動芯片可降低67%的芯片用量；再者MBI5265內建PWM增強技術與灰階增強技術，因此即使在96掃設計條件下，仍可達到卓越級HDR(16-bit|3,840Hz)的顯示規格，但如何在此規格中提升低灰均勻性才是將畫面質量推向新高點的關鍵，因低灰均勻性問題(區塊、豎條紋、橫條紋)會使畫面對比度以及灰階表現質量不佳，過去常見的「區塊」與「豎條紋」已可透過高精度的通道電流與數字時序將問題改善；但隨著模塊設計掃描數提高，因PCB走線造成每行掃電流不一致所衍伸出的「橫條紋」，則需透過MBI5265獨有的「均勻性優化模式」，徹底優化畫面質量，呈現最佳的低灰顯示力。
圖4. 程弘毅 產品總監
高整合mini-/micro-LED驅動方案 | 完美導入P0.4應用
因應點間距微縮，在mini-/micro-LED應用中因背板面積有限，驅動芯片需同時具備高整合以及支持高掃設計的特性，并搭配行掃共享架構才能提升背板面積利用率進而實現于更小間距的應用。聚積科技的MBI5864為高整合驅動芯片，最高可支持64掃并達到卓越級HDR(16-bit|3840Hz)的顯示效果。程弘毅經理利用導入實證讓觀眾了解已有客戶在P0.4 mini-LED模塊使用BGA封裝的MBI5864，背板空間明顯仍有余裕；除此之外，顯示效果也可達到25,000:1的對比度。業界關注的溫度問題，也可透過量測數據得知無論mini-LED燈面或是背板驅動芯片面都落在35℃左右，減少長時間運轉過熱以及產生青斑顯示問題的疑慮。
升級電競顯示器視覺體驗 | 全矩陣區域調光mini-LED背光驅動芯片搭載可變刷新率(VRR)技術
電競領域一直是LCD中高門坎的應用，除了要求高畫質以及高對比度外，因訊源是由GPU所產生，每一幀畫面有快有慢，不像電視是有固定幀率的訊源，所以電競LCD顯示器多已內建可變刷新率(VRR)功能，以降低「撕裂」或是「卡頓」等玩家無法接受的顯示問題。
圖5. 陳常霖 產品總監
聚積科技陳常霖產品總監提到目前業界為了追求更高的畫面質量，許多電競顯示器紛紛導入全矩陣區域調光mini-LED背光，不同于傳統背光技術，全矩陣區域調光mini-LED背光的「圖像化」特性，可實現高動態對比(HDR)與區域獨立調光功能，但當mini-LED背光不具備可變刷新率時，反而使畫面出現「閃爍」與「亮度不均」問題，削減電競玩家的視覺娛樂性。因此，聚積科技推出的新一代全矩陣區域調光mini-LED背光芯片: MBI6329、MBI6353及MBI6334均導入變動刷新率功能，無論用于靜態或是掃描型態的mini-LED背光顯示器，都可有效處理垂直同步信號(Vsync.)不匹配畫面訊源幀率的問題，帶給電競玩家極致視覺體驗。
以XR技術制作的2021聚積科技研討會，帶給觀眾全新體驗，也使前沿科技散發出濃郁的時尚氛圍。
