但是，目前量子點LED器件仍缺乏有效封裝設計，在色轉換結構及芯片集成方面仍普遍沿用傳統封裝結構，因此，限制了器件發光效率與穩定性的提升。
2023年7月5日，上海芯元基半導體采用化學剝離GaN技術，通過特殊設計的光學反射層及量子點色轉換技術，實現了高良率、高效純紅光倒裝結構和正裝結構的量子點MiniLED芯片。該項重大技術的突破將有效降低紅光芯片的成本，提高產品的性價比，或將全面提速量子點顯示技術的商業化進程。

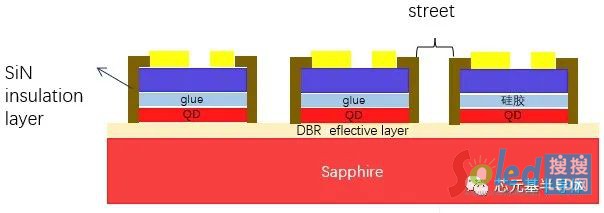

倒裝結構量子點芯片技術方面，芯元基將剝離后的GaN芯片的出光面，用量子點膠水貼合到已經加工好的特殊光學反射層基板上，該光學反射層，對激發光源的波長具有高反射率，對量子點發光的波段具有非常高的透光率，以此來實現紅光量子點更好激發，實現了紅光量子點厚度小于１微米的情況下，量子點完全激發后，紅光芯片無漏藍光等現象。

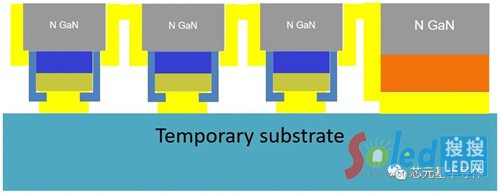

量子點芯片加工過程中，芯元基采用標準的半導體制程，結合光罩對準方法，在像素的側壁做有高密度的介質層，實現量子點的完全密封，解決量子點在可靠度方面的顧慮。

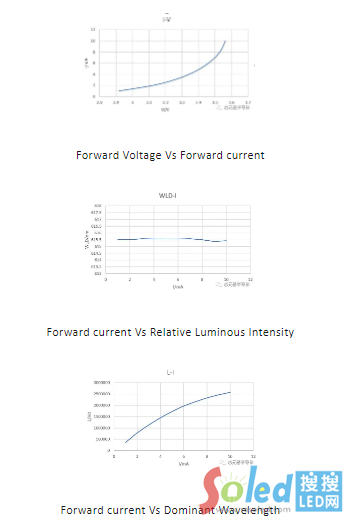

產品的特性曲線如下：（芯片尺寸：2*4mil/50*100um）
特性曲線：

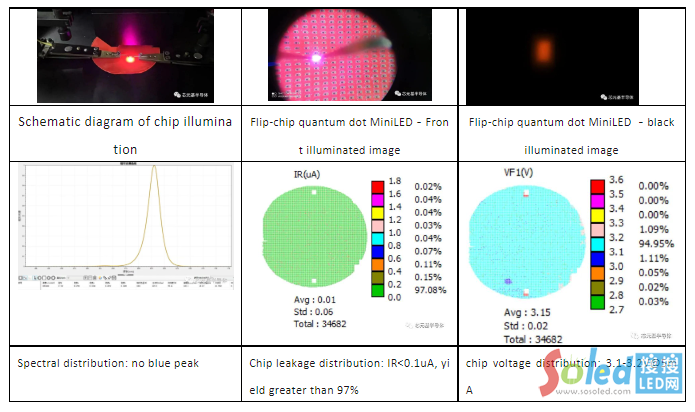

產品的發光情況及良率如下表：
表一：發光測試情況及良率：
后續，芯元基半導體將以此技術為基礎，進一步開發與量子點色轉換層相關顯示器件技術，以達到未來高分辨率顯示系統的實際需求�；谠摿孔狱c技術方案，芯元基半導體正在為國際知名機構開發尺寸小于0.2mm*0.2mm的量子點MIP器件。
芯元基的量子點MIP技術，在GaN晶圓的每個子像素的側壁均做有金屬電極結構，這種結構除了有利于像素的共陰極設計外，也可以更好的解決獨立子像素間的光串擾問題,在RGB量子點模板上（QDCC），采用特定結構設計的光學反射鏡，實現紅光、綠光的高效激發。所有的制程均采用標準的晶圓加工工藝，不需要巨量轉移工藝，直接將晶圓芯片和QDCC模板鍵合，可更容易降低MIP的產業成本的同時，實現高可靠性的像素單元。（來源：芯元基）
