洲明科技取得“LED模組及LED顯示屏”等專利

近日，洲明科技公開“LED模組及LED顯示屏”、“LED封裝器件及其制作方法、LED模組及其制作方法”專利。

其中，“LED模組及LED顯示屏”專利申請號為CN202311567660.3，申請日期為2023年11月22日。

該專利摘要顯示，本申請涉及LED模組及LED顯示屏，所述LED模組包括面板、PCB基板及設置于PCB基板上的LED發光芯片，面板覆設于PCB基板及LED發光芯片上；PCB基板開設有避位槽，避位槽圍繞全部LED發光芯片；面板于其朝向顯示面的一側凸設有突出部，突出部與避位槽適配設置，以使突出部圍繞全部LED發光芯片。上述LED模組，通過避位槽結合突出部的設計，改變了LED面板封膠材料和PCB基板之間的結合縫的位置，實現了對結合縫的密封，保護了結合縫所暴露的PCB基板，從而避免了水汽可以通過結合縫隙接觸PCB基板上的LED發光芯片、線路及其他元器件，可以應用于通用戶外COB工藝的戶外防水模組設計。

“LED封裝器件及其制作方法、LED模組及其制作方法”專利申請號為CN202311504008.7，申請日期為2023年11月10日。

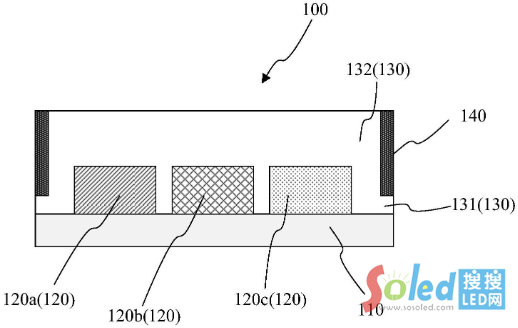

該專利摘要顯示，本申請涉及一種LED封裝器件及其制作方法、LED模組及其制作方法。LED封裝器件包括：基板；LED芯片，LED芯片設置于基板上；封裝膠，封裝膠設置于基板上且覆蓋LED芯片，封裝膠包括第一部段和位于第一部段頂部的第二部段，第一部段和第二部段呈一體式結構，第二部段在基板上的正投影在第一部段在基板上的正投影內；擋光墻，擋光墻覆蓋第二部段的外側面，擋光墻圍繞LED芯片設置。擋光墻可以阻擋LED封裝器件的側向出光，使得LED封裝器件被構造為頂部出光型器件，當包括有多個LED封裝器件的LED模組拼接成顯示屏時，有利于避免因側向出光而導致的拼接處出現彩線、暗亮線等問題，由此，可以改善拼接顯示效果。

圖片來源：天眼查官網

聯建光電取得“LED顯示屏”等專利

2月23日、聯建光電“LED顯示屏”、“LED顯示屏（VAII）”、“LED顯示屏（VWA）、“一種用于組裝LED顯示屏的搭扣鎖”專利獲授權。

其中，“LED顯示屏”專利申請號為CN202330579207.9，申請日期為2023年9月7日。

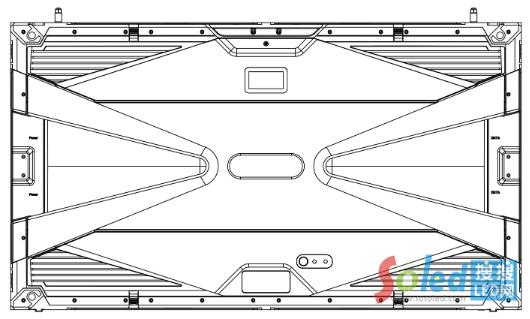

該專利摘要顯示，本外觀設計產品的名稱：LED顯示屏。本外觀設計產品的用途：本外觀設計產品用于LED顯示屏。本外觀設計產品的設計要點：在于形狀。最能表明設計要點的圖片或照片：立體圖1。

“LED顯示屏（VAII）”專利申請號為CN202330579206.4，申請日期為2023年9月7日。

該專利摘要顯示，本外觀設計產品的名稱：LED顯示屏（VAII）。本外觀設計產品的用途：本外觀設計產品用于LED顯示屏。本外觀設計產品的設計要點：在于形狀。最能表明設計要點的圖片或照片：立體圖。

圖片來源：天眼查官網

“LED顯示屏（VWA）”專利申請號為CN202330579208.3，申請日期為2023年9月7日。

該專利摘要顯示，本外觀設計產品的名稱：LED顯示屏（VWA）。本外觀設計產品的用途：本外觀設計產品用于LED顯示屏。本外觀設計產品的設計要點：在于形狀。最能表明設計要點的圖片或照片：立體圖。

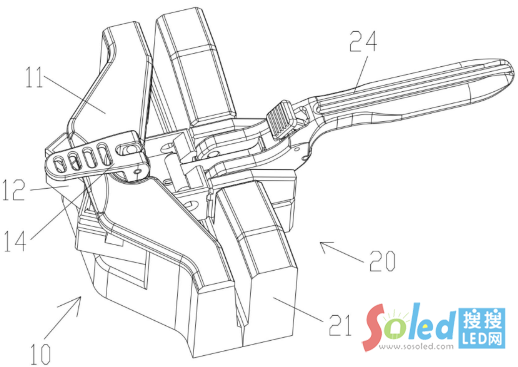

“一種用于組裝LED顯示屏的搭扣鎖”專利申請號為CN202111129781.0，申請日期為2021年9月26日。

該專利摘要顯示，本發明提出一種用于組裝LED顯示屏的搭扣鎖，包括第一鎖體和第二鎖體，所述第一鎖體包括第一主體和能夠相對于所述第一主體轉動的角度架，所述角度架上設有至少兩個傾斜角度不同的第一定位面，所述第二鎖體包括第二主體和定位部，所述定位部與所述第二主體固定連接，所述定位部一端設有第二定位面，所述第二定位面與所述第一定位面相吻合；所述第一定位面為三個，三個所述第一定位面的傾斜角度分別為5度、0度、+5度，將所述第一鎖體、所述第二鎖體分別安裝到相鄰的兩個LED顯示屏上，拼合時，根據LED顯示屏的弧度來選擇所述第一定位面的傾斜角度，使所述第二定位面與所述第一定位面吻合即可調整相鄰的兩個LED顯示屏的弧度。

圖片來源：天眼查官網

奧拓電子取得“一種LED顯示屏箱體”等專利

2月23日，奧拓電子“一種LED顯示屏箱體”、一種弧形屏框架及LED顯示屏”、“一種進水預警LED顯示箱體”專利獲授權。

其中，“一種LED顯示屏箱體”專利申請號為CN202322152837.5，申請日期為2023年8月10日。

該專利摘要顯示，本申請涉及LED顯示技術領域，特別是涉及一種LED顯示屏箱體。一種LED顯示屏箱體，包括LED顯示模組，框架，電源盒，信號盒和頂部保護墊，若干所述LED顯示模組設置在所述框架的一面，所述電源盒和所述信號和設置在所述框架的另一面，所述頂部保護墊設置在所述框架的頂部；所述頂部保護墊包括保護墊和加強板，所述加強板固定在所述保護墊上，所述加強板包括鎖緊結構和定位結構。本實用新型通過將保護墊與金屬加強板結合成頂部保護墊，避免了其受熱膨脹發生形變的問題，同時與框架無螺絲的固定方式使得頂部保護墊的拆卸簡單，維護快速便捷。

“一種弧形屏框架及LED顯示屏”專利申請號為CN202322158116.5，申請日期為2023年8月10日。

該專利摘要顯示，本申請涉及LED顯示技術領域，特別是涉及一種弧形屏框架及LED顯示屏。一種弧形屏框架，包括邊框，中框，模組連接結構，所述邊框包括上邊框，下邊框，左邊框和右邊框，所述中框包括第一中框和第二中框，所述第一中框連接所述上邊框和所述下邊框，所述第二中框連接所述左邊框和所述右邊框，所述第一中框和所述第二中框相互交叉連接，所述弧形屏框架整體形狀向中心內陷。本實用新型的邊框和中框之間的兩端高度設置高于中部的高度，實現了兩個維度方向的拼接弧度，不僅滿足間距大的弧形顯示屏同時也能夠滿足小點間距弧形顯示屏的拼接要求。

圖片來源：天眼查官網

“一種進水預警LED顯示箱體”專利申請號為CN202322151288.X，申請日期為2023年8月10日。

該專利摘要顯示，本申請涉及LED顯示技術領域，特別是涉及一種進水預警LED顯示箱體。本實用新型提供一種進水預警LED顯示箱體，包括框架，LED顯示模組，電源盒，所述LED顯示模組拼接于所述框架的一面，所述電源盒設置在所述框架的另一面，所述電源盒包括HUB板，前蓋板，所述HUB板設置在所述電源盒內，所述前蓋板包括透明窗口。通過在電源盒中的HUB板增加濕度傳感器，并且可以通過外蓋上的透明窗口直接觀察，達到濕度預警的目的，減少LED顯示箱體在維護時的風險；電源盒外蓋上增設的透明窗口，在進行防水測試時，不打開電源盒的外蓋即能夠直接觀察漏水情況，減少電源盒二次進水的風險，同時提高生產和測試效率。
