和其它電子設備一樣，LED顯示屏也需要具備防水功能，也需要進行防水設計。

《LED顯示屏通用規范SJ/T11141-2012》第5.5節“外殼防護等級”的要求見表1，第6.5節規定了按GB4208 2008方法進行，查GB4208 2008可知外殼防水等級，見表2。


表1外殼防護等級

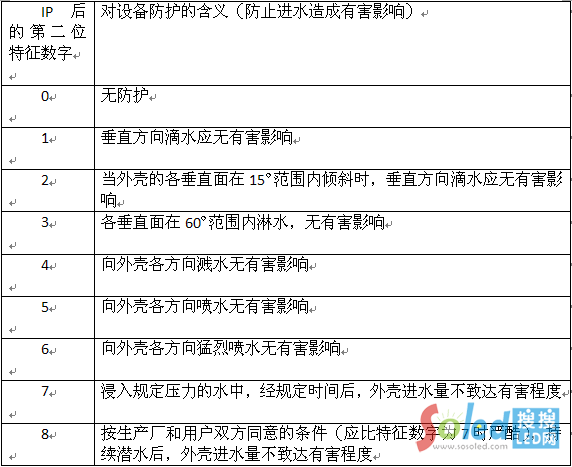

表2外殼防水等級

需要特別說明的是，IP后的第二位特征數字6及6以下，隨著數字的變大，試驗是逐漸變嚴的，也就是說，標識為IPX6的LED顯示屏，同時可通過IPX5、IPX4、IPX3、IPX2、IPX1、IPX0的試驗。IP后的第二位特征數字7或8的試驗，與6及6以下的試驗類型是兩種，也就是說，標識為IPX7或者標識為IPX8，不代表同時符合IPX6、IPX5要求，同時符合IPX7、IPX6要求的LED顯示屏，可以標識為IPX7/IPX6。從技術難度來說，IPX3、IPX2、IPX1、IPX0的設計比較簡單，本文不做探討；從實際應用角度出發，IPX8在LED顯示屏行業非常少見，本文也不做探討。

一、標識為IPX5的LED顯示屏設計

LED顯示屏，與汽車的使用環境類似。因此，系統研究汽車的防水功能實現過程，從中借鑒防水技術，能使室外LED顯示屏的防水可靠性大大提升。本文從汽車車門結構的設計特點、密封材料的特點以及密封材料的接觸受壓特征三方面進行分析提煉，從而得到可以借鑒的防水技術。

1、汽車車門結構的設計特點

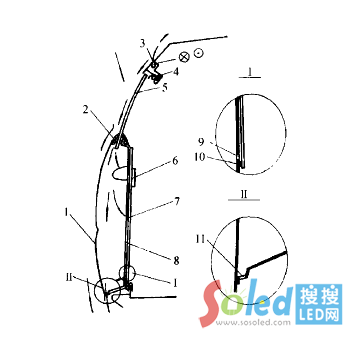

汽車車門的結構設計如圖1所示。從圖中可以看到，其設計特點是除了有密封條之外，還設計有導雨槽和排水孔。如此設計可實現防水以及排水功能。

圖1車門的結構設計

（1．門外護板，2．窗臺外密封條，3．導雨槽，4．門框密封條，5．車門玻璃，6．車門內開啟把手，7．防水簾，8．門內護板，9．回水孔，10．膠條，11．排水孔）
