最新一代 完美顯示 LVP605系列高清視頻處理器
全新一代LED顯示屏專業視頻處理器
圖像更清晰流暢、功能更強大、操作調整更便捷
多組輸入信號無縫切換、淡入淡出切換、融合切換顯示
單機最大輸出分辨率2304x1152、2560*816滿足雙發送卡級聯最大帶點
DVI環路輸出（DVI Loop），可多機并聯實現同步拼接，驅動無限LED屏幕點陣 4種自定義雙畫面（PIP / POP）模式，多種顯示效果一鍵切換
特性
1.10+ Bit Faroudja® DCDI 去隔行視頻處理
2. 新一代 Faroudja® Real Color® 真彩圖像處理
3. Faroudja® TureLife™ 視頻圖像增強
4. 先進的4x4 像素點陣內插縮放算法
5. HDMI 1.3a (帶HDCP) 全數字高清1080p輸入
6. SDI、HDSDI(1080p)輸入
7. 10 比特數字圖像處理
8. 多組輸入信號無縫切換、淡入淡出切換、融合切換
9. 高清字幕疊加功能
10.4種自定義雙畫面（PIP / POP）模式，多種顯示效果一鍵切換
11.輸入信號熱備份功能，保障顯示更穩定可靠
12.畫面凍結功能（Freeze）
13.AIAO(Any In Any Out)功能，任意截取任意輸出
14.單機最大輸出分辨率2048x1152，滿足雙發送卡級聯最大帶點,可多機并聯拼接， 驅動無限LED屏幕點陣
15. DVI環路輸出（DVI Loop），可多機并聯實現同步拼接，驅動無限LED屏幕點陣
16.便捷的面板按鍵操作，快捷的旋鈕調整設置，完善的RS232串口協議支持全部操控和設置
17. 前面板旋鈕、按鍵直接切換10路輸入信號源，包括：
3×CVBS 1×DVI 1×HDMI 2×VGA
1×YPbPr/ YCbCr 1×S-VIDEO
1×EXT.( 擴展模塊,可選為VIDEO或1×SDI/HD-SDI或1×VGA/DVI/HDMI）
1×YPbPr/ YCbCr 1×S-VIDEO
1×EXT.( 擴展模塊,可選為VIDEO或1×SDI/HD-SDI或1×VGA/DVI/HDMI）
18.2路可配置外接立體聲音頻，加DVI、HDMI和SDI音頻共5路音頻同步切換
19. 可內置2張LED發送卡(發送卡為選配件，處理器本身不包含發送卡）
20. 24/7應用，高可靠、穩定性
LVP605系列型號說明
● 特征一：淡入淡出
|
|||||||||
|
● 特征二：畫中畫，畫外畫，字幕疊加
 |
技術規格
|
輸入信號
|
||
|
類型/數量
|
3×復合視頻
1×S-Video
1×YPbPr
2×VGA（RGBHV）
1×HDMI（1.3a with HDCP）
1×DVI
1×EXT.（擴展接口，選配）
|
|
|
視頻制式
|
PAL/NTSC
|
|
|
復合視頻幅度阻抗
|
1V（p_p）/ 75Ω
|
|
|
S-Video幅度阻抗
|
Y：1.0V（p_p）/ 75Ω，C：0.35V（p_p）/ 75Ω
|
|
|
VGA格式
|
PC（VESA）
|
≤2048x1152 @60Hz
|
|
VGA幅度阻抗
|
R、G、B = 0.7 V（p_p）/ 75Ω
|
|
|
DVI 格式
|
SD/HD（CEA -861）
|
≤19201080P @60Hz
|
|
PC（VESA）
|
≤2304x1152 @60Hz
|
|
|
HDMI格式
（HDCP）
|
SD/HD（CEA -861）
|
≤19201080P @60Hz
|
|
PC（VESA）
|
≤2304x1152 @60Hz
|
|
|
YPbPr格式
|
SD/HD（CEA -861）
|
≤19201080P @60Hz
|
|
YPbPr幅度阻抗
|
Y= 1.0V（p_p）/ 75Ω
Pb= 0.35V（p_p）/ 75Ω
Pr= 0.35V（p_p）/ 75Ω
|
|
|
SDI格式
|
SDI-SMPTE 259M-C
|
576i @50Hz
480i @60Hz
|
|
HDSDI
3GSDI格式
|
HDSDI-SMPTE 292M
SMPTE 274M/296M
SMPTE 424M/425M
|
≤1080P @50Hz/60Hz
|
|
音頻
|
2.0Vp-p/10K
|
|
|
輸入端子
|
VGA：15pin D-Sub(雌)
DVI：24+1 DVI_D
YPbPr: BNC×3
復合視頻：BNC
S-VIDEO視頻：4pin mini DIN(雌)
SDI/ HDSDI ：BNC
|
|
|
輸出信號
|
||
|
類型/數量
|
1×VGA（RGBHV）
2×DVI
|
|
|
VGA/DVI分辨率
|
1024×768@60Hz/75Hz
1280×1024@60Hz/75Hz
1600×1200@60Hz
1920×1080p@50Hz/60Hz
1366×768@60Hz
1440×900@60Hz
2048×1152@60Hz
2304*1152@60Hz
2560*816@60Hz
|
|
|
VGA輸出幅度
|
R、G、B = 0.7 V（p_p）/ 75Ω
|
|
|
輸出端子
|
VGA OUT：15pin D-Sub(雌)
DVI OUT1：24+5 DVI_I
DVI OUT2：24+1 DVI_D
|
|
|
其它
|
||
|
控制
|
面板按鍵
|
|
|
供電功耗
|
100-240VAC 35W 50/60Hz
|
|
|
環境溫度
|
5-40 ℃
|
|
|
環境濕度
|
15-85%
|
|
|
尺寸（包裝）
|
145mm（高）×370mm（寬）×535mm（長）
|
|
|
重量（毛重）
|
5.0 Kg
|
|
|
重量（凈重）
|
3.2 Kg
|
|
系統應用
特別適合租賃演出、展示展覽、電視演播中心、舞臺劇院、會議等大型LED顯示屏應用場合。

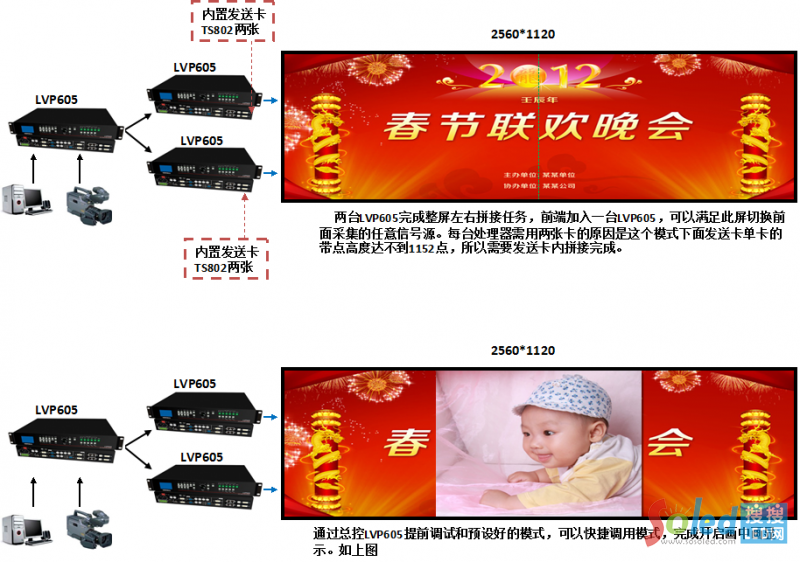

● 同步拼接示例：多機級聯
● LVP605S接線圖：
