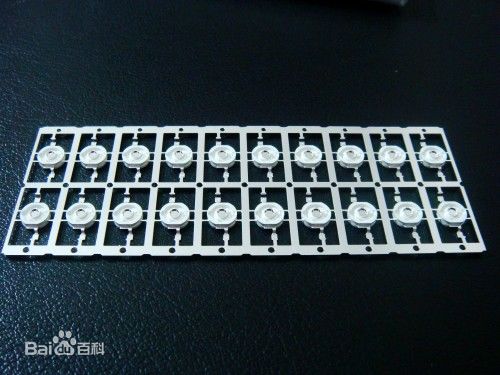

LED支架型號和規格編輯LED支架一般有直插LED支架的，食人魚LED支架的，貼片LED支架的和大功率LED支架的：

而直插一般是用的最多的，其中有02短腳的，03做大角度紅黃光的，04LD做藍白綠光的，也有A5,A6白光的，A7,A8大杯底的，06做平頭的，09做雙色三色的等等；

LED支架大小尺寸對發光強度還是發光角度有一定影響，其散熱性對LED的光學性質及使用壽命有很直接的關系。

LED貼片支架市場常用規格，TOP VIEW 3528,5050,3020,3014，SIDE VIEW 335 008 020 010 , HIGH POWER TO220 LUXEON 1-7W等等，由于各自規格沒有統一化，所以還有很多特殊的規格。

LED支架的分類

1.按原理來分就是兩種：聚光型（帶杯支架）和大角度散光型的Lamp（平頭支架）。例如：A、2002杯/平頭：此種支架一般做對角度、要求不是很高的材料，其Pin長比其他支架要短10mm左右。Pin間距為2.28mm。B、2003杯/平頭：一般用來做φ5以上的Lamp，外露pin長為   +29mm、-27mm。Pin間距為2.54mm。C、2004杯/平頭:用來做φ3左右的Lamp。Pin長及間距同2003支架。D、用來做藍、白、純綠、紫色的Lamp，可焊雙線，杯較深。E、2006：兩極均為平頭型，用來做閃爍Lamp，固IC，焊多條線。F：2009：用來做雙色的Lamp，杯內可固兩顆，三支pin腳控制極性。G：2009-8/3009：用來做三色的Lamp，杯內可固三顆晶片，四支pin腳。H：724-B/724-C：用來做食人魚的支架。

2.按LED封裝產品分：Hi-Power、Top View、Side View、特殊支架等。

LED支架工藝

沖壓--電鍍—注塑--裁切--包裝

lamp支架一般為銅材度銀，top，side，大功率支架一般采用銅材度銀結構加塑膠反射杯,銅材起連接電路，反射，焊接等作用，塑膠主要起反射，提供與膠水結合的界面等作用。在支架的眾多因素中，除沖壓件的設計和性質外，白色高溫塑膠料是影響led質量和穩定性的一個重要因素。用于SMD支架的塑膠料主要是solvay的白色PPA材料，耐高溫焊接，高反射，與硅膠的結合性好，長期性耐度也不錯。大功率支架一般是塑膠反射杯+鉚釘散熱結構。注塑環節，是LED生產工藝很重要的一環，注塑工藝是將卷狀的金屬支架，用自動放料收料裝置放到注塑機當中，然后注入原料。

關于PPA：中文名為聚對苯二酰對苯二胺，半結晶性材料，HDT約在300度，Tm約為320度，其為一種芳香族的高溫尼龍，但吸水較普通尼龍小的多，而這塊對led相對比較重要，對長期信耐度有影響，而且PPA粒子不同牌號之間，信耐度，初始亮度，應用，耐黃變等也各有不同，不同廠家，同種材質有時候也會有所差別，因為工藝的問題。

LED支架發展趨勢

隨著各國對LED產業的重視，LED精密支架技術也呈現以下幾點發展方向：1、小功率向大功率方向發展

隨著LED產品亮度要求的提高，LED產品逐漸由小功率向大功率方向發展，小尺寸面板背光源以及室內照明等新應用領域逐漸擴展，高亮度LED處于高速增長階段，比重逐漸加大，已成為LED主流產品，與之相配套的表面貼裝式LED精密支架也由小功率向大功率方向提升。大功率的表面貼裝式LED精密支架主要由日本、臺灣等國家和地區生產。

2、由照明向工業應用發展

隨著LED產品由照明向背光顯示發展，與之相配套的表面貼裝式LED精密支架也要滿足高效固體光源要求。表面貼裝式LED精密支架主要由日本、臺灣、韓國等國家和地區生產，但內資企業深圳市德彩光電有限公司已開發出高效固體光源表面貼裝式LED精密支架產品，技術已達到國際先進水平。

3、 功耗越來越低

LED產品本身節能要求越來越高，表面貼裝式LED精密支架為了減少LED產品的功耗，對散熱、聚光提出更高的要求。

4、高效率生產

LED支架的作用及種類

1）、支架的作用：用來導電和支撐2）、支架的組成：支架由支架素材經過電鍍而形成，由里到外是素材、銅、鎳、銅、銀這五層所組成。

3）、支架的種類：（帶杯支架做聚光型，平頭支架做大角度散光型的Lamp）

例如：

A、2002杯/平頭：此種支架一般做對角度、亮度要求不是很高的材料。

B、2003杯/平頭：一般用來做φ5以上的Lamp，外露pin長為 +29mm、-27mm。Pin間距為2.54mm。

C、2004杯/平頭:用來做φ3左右的Lamp。Pin長及間距同2003支架D、2004LD/DD：用來做藍、白、純綠、紫色的Lamp，可焊雙線.杯較深

E、2006：兩極均為平頭型，用來做閃爍Lamp，固IC，焊多條線。

F、2009：用來做雙色的Lamp，杯內可固兩顆晶片，三支pin腳控制極性。

G、2009-8/3009：用來做三色的Lamp，杯內可固三顆晶片，四支pin腳。

H、724-B/724-C：用來做食人魚的支架。

2LED鍍銀支架介紹和注意事項編輯LED鍍銀支架是功能性的電鍍

注重的是可焊性及銀鍍層導電的良好性，其次是支架的抗氧化性等 功能 ：在未打開包裝的條件下，倉儲放置條件：25℃左右，相對濕度 、在未打開包裝的條件下，倉儲放置條件： ℃左右， <65%以下；

LED鍍銀支架的包裝一旦打開注意以下事項

a、請勿用徒手接觸支架。徒手接觸支架，汗液會附著于支架表 、 后續存放或烘烤中將加速支架鍍層變色氧化及支架基體生銹氧化， 若徒手接觸支架功能區，其焊線效果極差；

b、作業環境應保持恒定，控制于 ℃左右，相對濕度 、作業環境應保持恒定，控制于25℃左右，相對濕度<65%以防止支架氧化生銹；

c、 在晝夜溫差極大時，應盡量減少作業環境中的空氣流動， 時間不作業的支架應采用不含硫框、箱子以密封保護；

d、LED支架在烤箱內，在維持烤箱正常運行下，其排氣口盡量 支架在烤箱內，保持通暢；

e、在低溫季節，要盡量減少裸支架在流程中的存放時間， 環境溫度較低時，大氣氣壓同時偏低，空氣污染指數較高， 環境溫度較低時，日常工作所 產生的廢氣難以散發，而容易與銀發生化學反應導致變色。

f、封裝完畢的產品應盡快鍍錫處理（含全鍍品），否則容易 ，出現引線腳氧化，導致外觀不良及焊錫不良； 出現引線腳氧化，導致外觀不良及焊錫不良；

g、由于助焊劑呈酸性，因此產品焊錫以后需徹底清洗干凈表 ，現殘留物質，否則將在較短的時間出現氧化生銹。

h、成品后的保存環境要求，但由于銅材材質的變化，很難保 ，但由于銅材材質的變化， 證少年宮BAR切口處不生銹。所以，為了提高產品檔次，建議采 切口處不生銹。 用半鍍支架，封裝后的半成品再做鍍錫保護。

l、為使用的支架堆放需不超過四層，防止重力擠壓變形； 運過程中應輕拿輕放；拆開包裝時應用刀片劃開粘膠帶
