2022年，全球經濟復蘇乏力，營商環境復雜多變，國內疫情是3年來最嚴峻的一年。LED顯示行業再次進入下跌軌道，大部分企業生存艱難，庫存壓力山大。盡管如此， LED顯示行業的優秀企業在種種困難面前百折不撓，堅持開拓進取，依然在全球范圍內打造出了“北京冬奧會開幕式”等許多優秀的LED顯示應用工程項目。

《LED屏顯世界》特別遴選出2022年具有代表性的優秀案例，以饗讀者。所選十大工程案例，涵蓋2022年各種項目類型，能夠體現行業當前發展趨勢以及時下熱門應用。在編者收集或廠商投稿的幾十個工程案例中，很多案例無論是價值體現、影響力、規模，還是質量都可圈可點，優秀案例非常多，篩選過程很艱難。經過多次討論研究，最后盡量在不同應用領域挑選具有代表性或者有特殊意義的工程案例選編為2022年十大LED顯示應用工程案例。受編者水平限制，資料收集有限，可能存在未收錄的優秀工程案例，敬請諒解。（案例排序不分先后）

2022北京冬奧會開幕式LED顯示光影應用項目

項目名稱：2022北京冬奧會開幕式LED顯示光影應用項目

參與單位：利亞德、京東方、洲明、雷曼·康碩展

項目地址：北京鳥巢

竣工時間：2022年1月

應用類別：大型活動演藝

總面積：約為15000平方米

像素間距：地磚屏：P5.2 冰立方：P7.8 冰瀑：P7.8 冰雪五環：P10

刷新率：3840Hz……

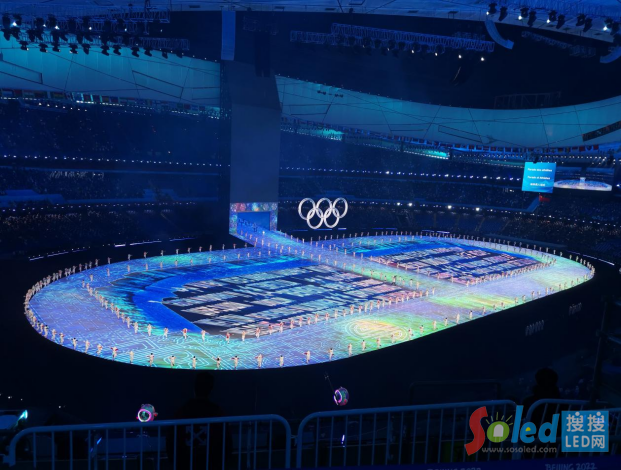

2022年北京冬奧運會恢弘磅礴的開幕式上，巨型LED地磚屏、夢幻五環、冰立方、冰瀑布、雪花型火炬臺等震撼世界。本次開幕式采用了全LED解決方案，包括11600㎡巨幅LED地磚屏+1200㎡冰瀑布+600㎡冰立方+143㎡奧運五環+1000㎡鳥巢兩側看臺LED大屏，以及直徑達14.89米巨型雪花火炬臺組成了世界最大的高清LED三維立體舞臺。這些LED產品出自京東方、利亞德、洲明、雷曼·康碩展等。

巨型地磚屏

冬奧開幕式舞臺，不僅面積大，技術先進，應用產品種類更是豐富。11600平方米的地磚屏是為冬奧會開幕式專門定制的特種LED顯示系統，可以實現超高藝術表現力、超強可靠性與耐用度、超高安全性、超高清顯示與超強色彩還原度。由利亞德、洲明、京東方提供。

利亞德提供的LED顯示屏及其部件全部達到IP66防護標準，可以完全防止外物侵入，承受強烈噴水時電器的進水量不會產生有害的影響。此外，LED地磚屏顯示面板還加裝抗眩光、抗摩爾紋、防滑霧化面罩，顯示畫面柔和，為攝像轉播提供全焦段無雜波、無干擾的純凈視頻顯示畫面。
開幕式地磚屏建在盛夏，用在寒冬，運行最大的風險是環境風險。由于鳥巢為露天場館，每一塊LED模組都要經歷雨雪、烈日、風沙、嚴寒的考驗。利亞德技術團隊把航天的質量管理引入到工作中，保證每一塊LED模組的質量在極端條件下的耐久性，滿足演出舞臺防滑、防眩目、結構承重以及電氣安全等特性。

洲明科技提供的地磚屏采用領先的雙燈雙屏備份技術，裸眼3D、人屏互動及超高清顯示技術。演員們在鋪滿鳥巢的地屏上飛舞，翩若驚鴻，婉若游龍。光影交錯間，中國式浪漫展露無遺。洲明冬奧會定制地磚屏UDF系列，不僅具有防水、防滑、防眩目、高荷載性能（每平方米可承重1噸以上），更能適應冬季-20℃低溫冰凍等極端環境，以及演員高強度彩排踩踏和設備機械的碾壓，穩定呈現8K超高清視頻畫面。該系列地磚屏還加裝抗眩光、抗摩爾紋、防滑霧化的防護面罩，讓顯示畫面柔和且呈現透明效果，為攝像轉播提供全焦段無雜波、無干擾的純凈視頻顯示畫面，切實保障了開閉幕式演出的精彩呈現。


在北京冰雪盛會的開幕式上,京東方以國際一流技術為舞臺提供了地面目前最大的8K超高清顯示系統。采用多個8K+級分辨率的畫面融合技術,利用超大規模的光學校正算法對每個顯示畫面進行像素點級的光學校正,最終呈現出100000:1超高對比度,3840Hz超高刷新率,以及2990015096超高分辨率的超高清絢麗畫面。
巨型冬奧會地磚屏通過搭載京東方自主研發的超大規模顯示模組控制與同步系統，還可實時捕捉演員行進軌跡，實現畫面與演員的無縫互動。同時,在長達5個月的高強度排演及冬季零下30攝氏度的極端低溫雨雪天氣，依然能實現穩定運行，在開幕式當天向世界完美呈現夢幻逼真的科技之美。

冰瀑、冰立方

利亞德不僅提供了地磚屏，現場的冰瀑，冰立方，以及鳥巢南北兩側實況轉播屏也同樣出自利亞德。

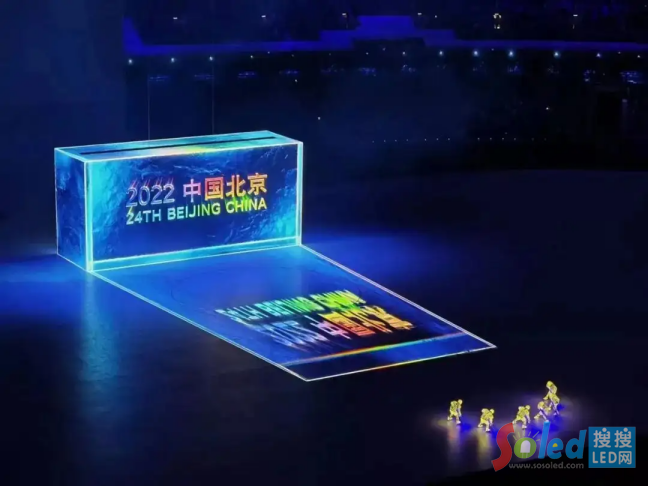

通體冰瑩的冰立方，總重量400噸，升降重量達180噸，大約是一輛小汽車重量的120倍。在這個84mx42mx10m的基坑內，要實現的升降載荷超過了一般劇院大型升降臺的8倍。在場地受限的情況下，通過精確控制電機驅動16條鏈條、16條鋼絲繩組成的4套同步傳動單元，讓冰立方的升降定位精度控制在±1mm。

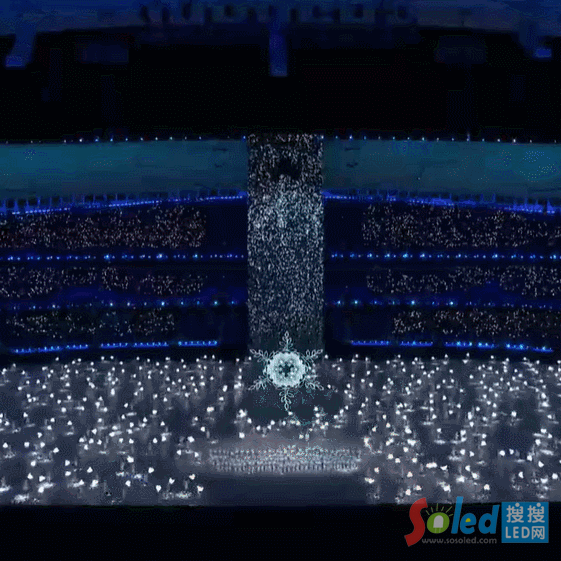

與地屏垂直的是一塊近60米高、20米寬的LED屏，叫做冰瀑。要在平地豎起這樣一塊大屏，一大考驗是大風，秋冬季節的場內風速足以將屏幕撕爛，為此技術團隊記錄了一兩百種風況來攻堅這一技術難題。最終考慮到風的影響，屏幕的寬度從30米調整到20米，采用了透風的格柵屏。

冰雪五環

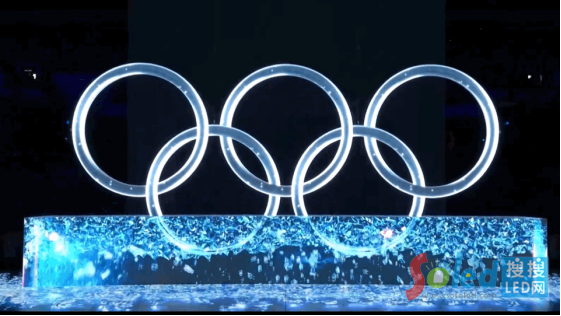

奧運冰雪五環長達19米、高8.75米，厚度卻僅有35厘米，內部由360°無死角的LED異形屏構成。它的結構特點是異形、大跨距、低剛度，其設計與火箭研制異曲同工。參照了航天結構設計的一些方法，以鋁合金桁架結構為骨骼，以LED顯示屏為衣服，以擴散板為外套，讓五環也跟火箭的箭體一樣既堅又輕。作為中國航天事業戰略合作伙伴，雷曼光電及子公司康碩展參與開幕式異形屏設計研發制造。


采用雙屏異性拼接LED可編程顯示裝置，并做好了顯示方面的備份，供電和播控系統也都是兩套，保證奧運五環的成果展示。另外，五環要在整個地面系統的最大升降裝置冰立方中升起，每一個過程都要配合得嚴絲合縫。

雪花型火炬臺

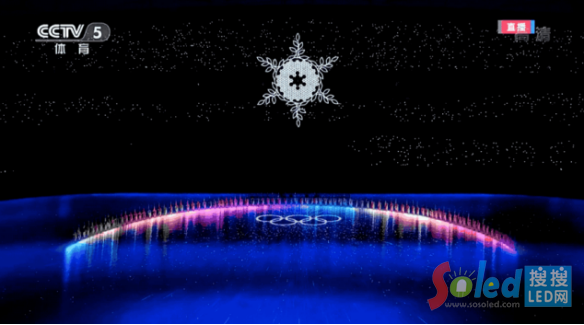

據了解，主火炬臺直徑達14.89米，由96塊小雪花形態和6塊橄欖枝形態的LED雙面屏創意組成，采用雙面鏤空設計，嵌有55萬余顆LED燈珠，每一顆燈珠都由驅動芯片的單一信道獨立控制。這一前所未有的雪花形態主火炬臺，無論是整體硬件支撐還是軟件系統都由BOE（京東方）自主研發設計。

為實現導演組火炬臺要像“鉆石般璀璨閃耀”的創意理念，京東方核心研發團隊通過500多張設計圖紙和近10輪的制樣，研發出目前行業內發光面最窄的單像素可控異形顯示產品，充分呈現雪花的線條感和細膩的畫面顯示效果。


上榜理由：
LED地磚面積約11600平方米，全世界最大的LED屏幕；1200多平方米的冰瀑；600多平方米的冰立方；長達19米、高8.75米，厚度卻僅有35厘米的冰雪五環；由96塊雙面小雪花屏和6塊雙面橄欖枝屏組成、主火炬臺直徑有14.89米的創意十足的“雪花”形火炬臺……它們都是由一塊塊LED顯示屏智造而成，它們不僅僅大，還是LED技術與光影藝術的一次完美融合，對整個LED顯示行業的影響不亞于2008年北京奧運會開幕式。

2022年央視春晚720°穹頂空間舞臺大屏系統項目

項目名稱：2022年央視春晚720°穹頂空間舞臺大屏系統項目

承建單位：AET阿爾泰、太龍視覺、利亞德金立翔

項目地址：央視春晚直播廳

竣工時間：2022年1月

應用類別：舞臺演藝

總面積：近5000平方米

像素間距：P1.5、P1.8、P2.9……

刷新率：3840Hz

2022春晚以“思想+技術+藝術”為創作理念，在視效技術上融入XR、5G+8K等拍攝與傳播技術，讓舞臺科技感、新鮮感、沉浸感“直奔”全球觀眾！參與單位包括AET阿爾泰、太龍視覺、利亞德金立翔。這是國內首次運用LED屏幕打造720°穹頂空間，使觀眾席與主舞臺渾然一體，突破了空間局限，為全球觀眾呈現一個「沉浸式空間」

AET阿爾泰：
由AET阿爾泰提供的舞臺主屏與沉浸式虛擬制作LED屏面積超過2000平方米。

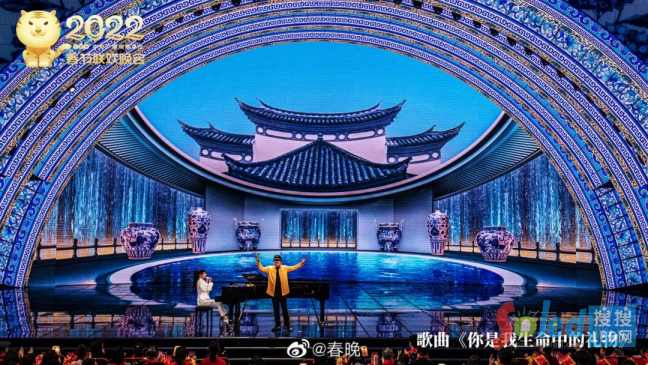

舞臺主屏與拱形異形屏采用AET阿爾泰的QCOB產品（P1.5&P1.8），自研BOB微間距面板工藝（專利）綜合量子點技術，具有面光源，寬視角，無色差，廣色域，超高對比度，低亮高灰，120fps換幀頻率，3840Hz刷新率，畫面色彩豐富，畫質細膩，高保真立體還原等特點。
舞臺采用AET阿爾泰QR系列（P2.9），共計500+平方米，其擁有DCI-P3色域，HDR動態細節配置；豐富的色彩細節層次和動態范圍，畫面更真實、表現更具深度、顏色更豐滿、影像更生動，讓XR技術帶來的沉浸感瘋狂倍增，構建“央視春晚元宇宙”，讓中華傳統文化躍然眼前。
太龍視覺：

在國內首創的720沉浸式全景舞美效果中，整個全覆蓋式穹頂由近5000片EXCO VISION太龍視覺Apollo XR系列高清屏幕組成，1000+平方米的曲面式覆蓋，顯示超過2億像素，為全球華人奉獻一出視覺盛宴。太龍視覺Apollo XR系列高清屏幕，在實施結構、控制等方面也頗為領先。具體來看，第一，為了滿足高清需求，720度穹頂空間總像素達2億，并保持顏色的一致性，顯示效果比一般屏幕好很多；第二，采用穹頂結構，頂部曲面的安裝結構復雜，需在設計上滿足使用需求；第三，所有系統供電要滿足熱備份；第四，為了達到全息多重虛擬的效果呈現，內容與軟件的兼容性、協調性也非常關鍵。
利亞德金立翔：
今年是央視春晚40周年，利亞德金立翔也連續服務春晚23載，為其提供視效顯示產品及服務保障。都說陪伴是最長情的告白，那利亞德與央視23年的相守則是最溫暖的的承諾。

超過2000平方米LED產品由利亞德，提供構成一個延展性極強的立體演播空間，突破了空間局限，并首次采用分區域多點擴聲方式設計擴聲系統，精準調控各區域音箱的音量和延時，為現場觀眾營造了良好的聽音環境。
上榜理由：
央視春晚一直是全球華人的“年夜飯”，也是國人向世界展示中華文化實力的窗口，它的影響不言而喻。自LED大屏進入央視春晚以來，它的作用也由早期的簡單背景顯示不斷地延伸，現如今LED顯示在央視春晚等各種舞臺演藝中的作用已是全場最大，而每年央視春晚上的顯示與燈光系統、信號傳輸和攝影系統，都是各自最高最前沿技術水平的體現。今年央視春晚整個演播室的LED大屏面積已經達到了驚人的近5000平米，XR、5G+8K、720°、QCOB、3840Hz等等這些數字和技術足以證明它給華人給視界所帶來的視覺沖擊力有多強。

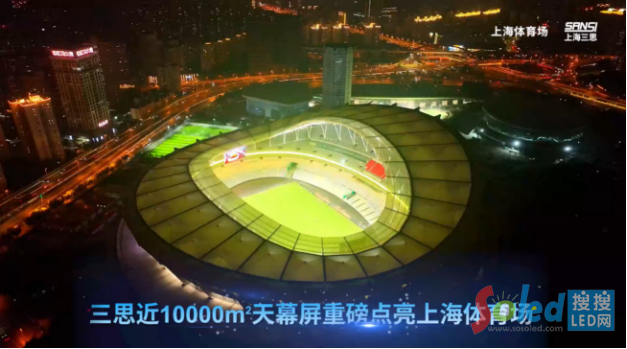

上海“八萬人”體育場10000㎡超大LED天幕屏

項目名稱：上海“八萬人”體育場近10000㎡LED天幕屏

承建單位：上海三思電子工程有限公司

項目地址：上海體育場

竣工時間：2022年6月

應用類別：創意顯示

總面積：近10000㎡

像素間距：水平100/垂直65

刷新率：1920Hz

分辨率：4K

上海體育場，又稱“上海八萬人體育場”，是1997年中國第八屆全國運動會的主會場、2008年奧運會的足球比賽場地、中國足球協會超級聯賽球隊上海海港足球俱樂部的主場。它是國內規模較大、設施較為先進的體育場所。它的鮮明特點是大跨度、大空間，其外形既充分展示了體育運動的力度和氣勢，又體現了簡潔流暢的整體風格，是建筑技術和建筑藝術的結合。

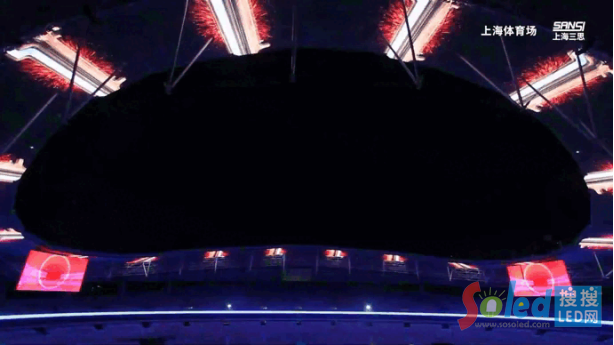

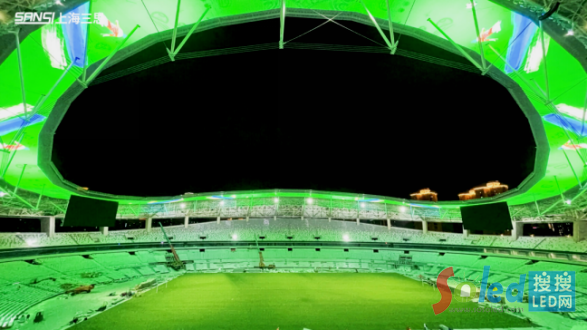

三思天幕屏安裝總面積達到近10000㎡，在海內外體育場館領域都屬罕見的超大面積。屏體采用特制結構，應用防鹽霧、防酸腐等特殊技術，可抵御高溫高濕、臺風、火災等多種狀況。同時，采用自主研發的播控系統，提高了屏幕供電及數據傳輸的可靠性和穩定性；支持4K分辨率，無縫拼接超高清畫面，塑造氣勢恢宏、繽紛炫彩的視覺盛宴。

上榜理由：
LED天幕作為固裝項目中“最靚的仔”，在大型綜合體應用中非常受歡迎。LED天幕的亮點在于它有龐大的面積和與眾不同的構造，由于基本上是根據建筑物的外立面造型進行設計制作，而且就在行人的頭頂，它在異形屏的使用上，控制系統的匹配上、結構安全性方面等都提出了很高的要求。上海三思把LED天幕應用到體育場之中，這是一次非常大膽而又成功的創意舉措。上海“八萬人”體育場近10000㎡的天幕，也是當前行業之最，或能為更多的大型體育場大屏應用提供非常好的借鑒作用。
