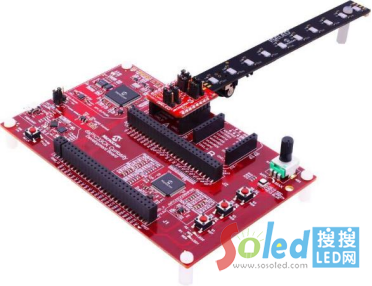

圖示1-大聯大品佳基于Microchip產品的ISELED汽車氛圍燈方案的展示板圖

汽車艙內照明正在向智能化方向發展，通過RGB LED控件能夠讓車內照明實現更加酷炫的效果，增加個性化駕駛體驗。并且將智能化的艙內照明系統結合ADAS輔助駕駛系統還可以對駕駛員起到警示的作用，提高駕駛的安全性。然而隨著車內LED應用的數量越來越多，傳統使用外置LED驅動芯片的方案也面臨著巨大的設計挑戰。在這種情況下，ISELED技術的出現很好地解決了這一問題。ISELED的基本思路是原本需要外部處理器處理的參數（例如亮度和顏色穩定性）轉移到RGB LED本身，使LED被“數字化”，這樣就可以通過一種“精簡”的通信協議進行地址編碼，只需要讀取表示顏色和亮度的目標參數就能實現控制。

由大聯大品佳基于Microchip dsPIC33CK256MP508-IPT開發平臺的汽車氛圍燈方案支持ISELED協議，可降低汽車艙內氛圍燈所面臨的復雜設計挑戰，同時允許用戶以低成本設計更為智能化的產品應用。

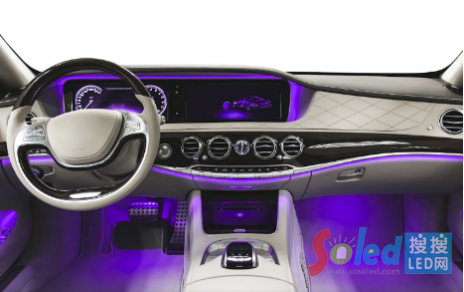

圖示2-大聯大品佳基于Microchip產品的ISELED汽車氛圍燈方案的場景應用圖

dsPIC33CK256MP508-IPT開發板包括了dsPIC33CK開發板、ISELED接口板以及ISELED開發板，這可以簡化SELED汽車氛圍燈的設計需求，并減少設計成本的投入。

dsPIC33CK是Microchip旗下一款高性能數字信號控制器（DSC），可為ISELED汽車氛圍燈帶來低成本和更為簡單的設計需求。其內置CIP模塊（SPI、DMA、CRC、5V I/O）用于實現基于硬件的ISELED協議，從而最小化軟件干預。其中，支持5位硬件模式的獨立SPI和靈活的CRC引擎簡化了ISELED的幀創建。DMA增加了ISELED的吞吐量，因此可以借助此方案實現復雜的動畫和燈光效果。5V的I/O允許直接連接ISELED而無需任何粘合邏輯或外部電平轉換器，這極大程度減少了系統風險。除此之外，dsPIC33CK還支持CAN-FD和LIN通信以及穩健的防水電容式觸摸傳感器，能夠實現HMI觸摸等高級功能的集成。

圖示3-大聯大品佳基于Microchip產品的ISELED汽車氛圍燈方案的方塊圖

通過本方案，單路最大可串聯4079顆LED，并且每顆LED顏色亮度可以獨立控制，這可以簡化MCU、驅動芯片以及LED之間的關系，大大減輕外部MCU的工作量，進一步避免了外置LED驅動方案的弊端。

核心技術優勢：

Ÿ Microchip的解決方案提供了從8位、16位到32位的MCU都可以支持ISELED，用戶根據實際應用需求選擇性價比最高的方案；

Ÿ 可以將HMI觸摸功能、安全功能和通信功能融合并添加動態照明效果；

Ÿ MPLAB^®代碼配置器——ISELED CIP圖形化開發界面，輕松將ISELED方案嵌入到目標應用；

Ÿ 使用差分串行通信協議，半雙工通信，支持LED自診斷，布線簡單，EMC性能優秀；

Ÿ LED內置驅動芯片，出廠時已校準，到手即用。

方案規格：

Ÿ 單路最大可串聯4079顆LED，每顆LED顏色亮度可以獨立控制；

Ÿ 2Mbps數據傳輸速率，高速刷新；

Ÿ 差分半雙工通信，支持LED自診斷；

Ÿ 支持功能安全，支持CAN-FD；

Ÿ 內置CIP模塊（SPI DMA CRC 5V I/O）可簡化硬件設計，可實現觸摸按鍵控制。
