光柵顯示屏

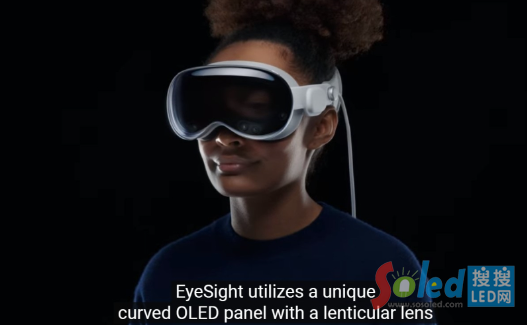

　　蘋果公司技術開發部副總裁 Mike Rockwell 曾透露了蘋果使用光柵顯示屏的情況，他表示：“我們還認真考慮了佩戴 Vision Pro 時如何與他人互動的問題。EyeSight 利用獨特的弧形 OLED 面板和光柵透鏡，將眼睛的正確視角投射到每個注視你的人身上。這就是 3D 顯示屏的效果，它讓設備看起來是透明的。 ”

　　蘋果這項獲得授權的 Vision Pro 專利與光柵顯示屏的使用有關。

　　專利簡介指出：光柵顯示屏可以形成具有凹凸弧度的透鏡顯示，可以具有光柵透鏡薄膜，其透鏡延伸到顯示器的長度。光柵透鏡可以配置為能夠立體地觀看顯示器。

　　為了在確保令人滿意的立體顯示性能的同時使顯示器具有更大的曲率，顯示器可以具有立體區域和非立體區域。中央立體區可以插入第一和第二非立體區之間，非立體區可能比立體區具有更大的曲率。

　　為了防止透鏡顯示器內的串擾，可以在顯示器中加入百葉窗薄膜。百葉窗薄膜可以具有由不透明壁隔開的多個透明部分。不透明的墻壁可以控制顯示器的光線發射角度，從而減少串擾。百葉窗薄膜可以插入光柵透鏡薄膜和顯示面板之間。

ink="" style="border: 0px; max-width: 100%; display: block; margin: 0px auto;" />

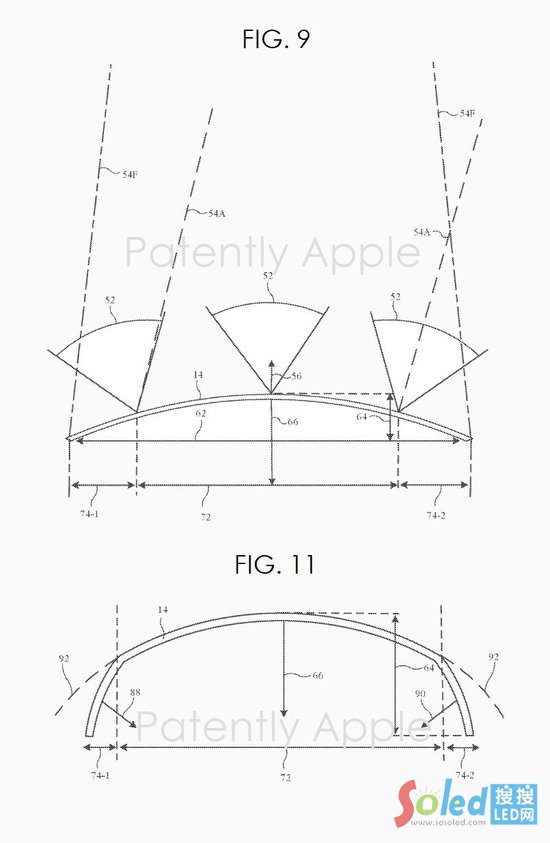

　　蘋果專利圖 9 是一個示例性曲面光柵顯示屏的橫截面側視圖，顯示了如何在顯示器邊緣包含非立體區域，以允許顯示器中的更多曲率。

　　蘋果專利圖 11 示出了示例性曲面光柵顯示屏的橫截面側視圖，該顯示器在非立體區域中具有與在立體區域中不同的曲率半徑。
