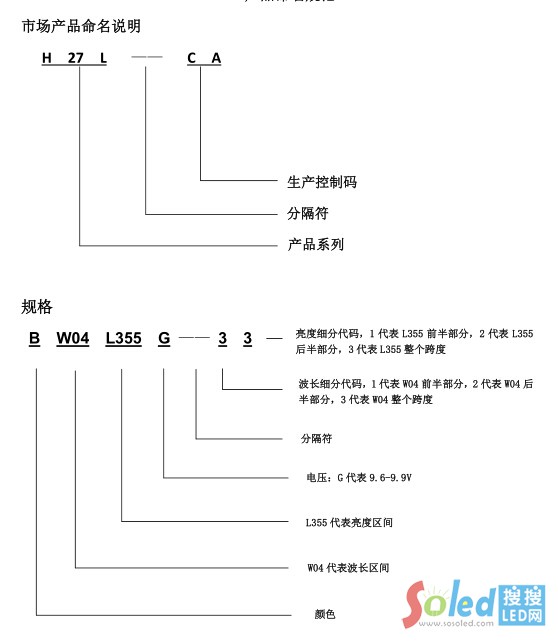

LED芯片市場產品命名說明
H 27 L —— C A
 LED芯片生產控制碼
分隔符
產品系列
規格
B W04 L355 G —— 3 3
電壓：G G  代 表  9.6- - 9.9V V
分隔符
波長細分代碼，1 1  代表 W W4 04  前半部分，2 2  代表 W W4 04  后
半部分，3 3  代表 W W4 04  整個跨度
W W4 04  代表波長區間
L L5 355  代表亮度區間
亮度細分代碼，1 1  代表 L L5 355  前半部分，2 2  代表 L L 355
后半部分，3 3  代表 L L5 355  整個跨度
顏色
華燦光電股份有限公司
 LED芯片波長 亮度 分檔標準
A 主值波長分檔 （2.5nm ） 分檔） ：（Unit ：nm ）
顏
色  W00  W01  W02  W03  W04  W05  W06  W07  W08  W09  W10  W11  W12  W13  W14
B
440.0  445.0  447.5  450.0  452.5  455.0  457.5  460.0  462.5  465.0  467.5  470.0  472.5  475.0  477.5
445.0  447.5  450.0  452.5  455.0  457.5  460.0  462.5  465.0  467.5  470.0  472.5  475.0  477.5  480.0
G
W15  W16  W17  W18  W19  W20  W21  W22  W23  W24  W25  W26  W27  W28  W29
500.0  502.5  505.0  507.5  510.0  512.5  515.0  517.5  520.0  522.5  525.0  527.5  530.0  532.5  535.0
502.5  505.0  507.5  510.0  512.5  515.0  517.5  520.0  522.5  525.0  527.5  530.0  532.5  535.0  537.5
W30  W31  W32
537.5  540.0  542.5
540.0  542.5  545.0
B  白光 LED (P) ：(Unit ：mW)
亮度規格  L316  L317  L318  L319  L320  L321  L322  L323  L324  L325  L326  L327  L328
最小值  6  6.5  7  7.5  8  9  10  11  12  13  14  15  16
最大值  6.5  7  7.5  8  9  10  11  12  13  14  15  16  17
分檔間隔  0.5mW/ 檔  1mW/ 檔
亮度規格  L329  L330  L331  L332  L333  L334  L335  L336  L337  L338  L339  L340  L341
最小值  17  18.5  20  21.5  23  24.5  26  28  30  32  34  37  40
最大值  18.5  20  21.5  23  24.5  26  28  30  32  34  37  40  43
分檔間隔  1.5mW/ 檔  2mW/ 檔  3mW/ 檔
亮度規格  L342  L343  L344  L345  L346  L347  L348  L349  L350  L351  L352  L353  L354
最小值  43  46  50  54  58  62  66  70  75  80  85  90  97.5
最大值  46  50  54  58  62  66  70  75  80  85  90  97.5  105
分檔間隔  3mW/ 檔  4mW/ 檔  5mW/ 檔  7.5mW/ 檔
亮度規格  L355  L356  L357  L358  L359  L360  L361  L362  L363  L364  L365  L366  L367
最小值  105  112.5  120  127.5  135  145  155  165  175  185  200  215  230
最大值  112.5  120  127.5  135  145  155  165  175  185  200  215  230  245
分檔間隔  7.5mW/ 檔  10mW/ 檔  15mW/ 檔
亮度規格  L368  L369  L370  L371  L372  L373  L374  L375  L376  L377  L378  L379
最小值  245  260  275  290  310  330  350  375  400  425  450  475
最大值  260  275  290  310  330  350  375  400  425  450  475  500
分檔間隔  15mW/ 檔  20mW/ 檔  25mW/ 檔
C  電壓 （Vf ）：（Unit ：V ）
電壓標稱  最小值  最大值  電壓標稱  最小值  最大值  電壓標稱  最小值  最大值
A （高壓）  7.8  8.1  D （高壓）  8.7  9.0  G （高壓）  9.6  9.9
B （高壓）  8.1  8.4  E （高壓）  9.0  9.3  H （高壓）  9.9  10.2
C （高壓）  8.4  8.7  F （高壓）  9.3  9.6
