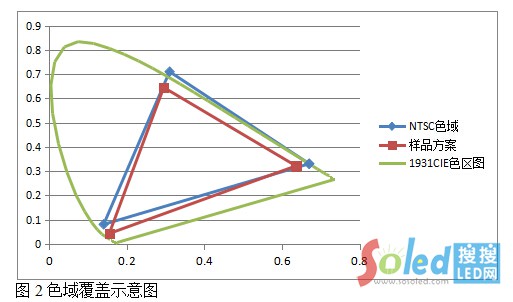

結合色域覆蓋率的概念，可以推出NTSC色域就是某一RGB三基色坐標組成的三角形區域與NTSC標準RGB三個色坐標組成的三角形區域的比值（示意圖如圖2），比值越高，色彩的表現力越好。

背光源從CCFL到LED的發展表明人們對系統所能表現的顏色范圍要求越來越高，故未來高色域必將成為LCD電視發展的趨勢。

2.4影響色域覆蓋率的因素

結合2.2中LCD的構造與顯像原理可知，在LCD電視中，背光源的光線經過CF后才能得到RGB三種基色的光。同時，2.3中內容已知NTSC色域就是某一RGB三基色坐標組成的三角形區域與NTSC標準RGB三個色坐標組成的三角形區域的比值。所以影響色域覆蓋率的關鍵因素是背光源（本文中以白光LED為主）、CF、標準RGB三個色坐標，其中NTSC標準下，標準的RGB三個色坐標已知。

2.4.1白光LED的介紹

白光LED是由芯片、支架、熒光粉、膠水等物料封裝而成的器件，其發光光譜可以用一條連續的RGB曲線形象地描述。在實際的應用中，白光LED一般有以下兩種實現方式：

藍光芯片（B）+黃色熒光粉（Y）；

藍光芯片（B）+綠色熒光粉（G）+紅色熒光粉（R）；

2.4.2 CF的介紹

CF的構造

文章2.2.1中已經了解到白光經過LCD中的濾光片（其在LCD中的位置如圖1）后對應濾光片顏色的光線將被傳出，說明CF具有能夠將某一白光分離成R、G、B三色光的功能。

CF實際由R、G、B三種濾光片組成（其平面圖如3示，剖面圖如4示），只有與濾光片光譜相近的光才能更好的透過濾光片，當某一光譜經過CF的R、G、B濾光片后會得到一個新的光譜（此轉化示意圖見圖5），將此光譜按R、G、B進行分解則得到3個獨立的R、G、B光譜。

圖3 CF平面圖

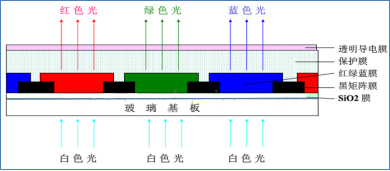

圖4 CF剖面圖

圖5 CF對光的轉化示意圖

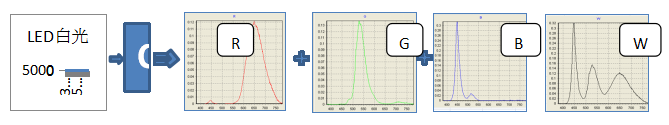

LED白光經過CF后得到另一個新的白光光譜，此新的白光實際是由3個獨立R、G、B光譜構成，詳細的過程如下圖：

圖6 LED白光過CF后的光譜示意圖
