2.5.2三個單一R’、G’、B’光譜的色坐標值計算色域覆蓋率

3色域覆蓋率與熒光粉方案的選型分析

3.1不同體系熒光粉的特點

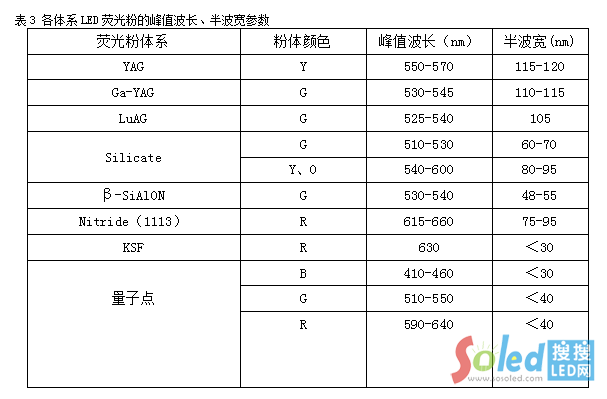

以峰值波長、半波寬來進行區分，不同體系的LED熒光粉特點可以總結如下表3：

3.2色域覆蓋率與熒光粉方案的選型分析

分析1、從2.4.2 CF理論解析中可知，目前國內常用的2款CF中R曲線的峰值在650nm左右、半波寬＞100nm，G曲線的峰值在530nm左右、半波寬100nm左右，B曲線的峰值在460-475nm間、半波寬為90nm，這說明為了匹配相應的CF，熒光粉方案進行選擇時需注意粉體的峰值波長、半波寬。

分析2、因熒光粉封裝成LED白光后是由RGB構成的一個連續波形（圖11），為了使白光能更好的匹配CF，則需3個較窄半波寬的R、G、B、波形（圖12）。當熒光粉的半波寬越窄時，其整個光譜則趨向于單色光的光譜，此時此熒光粉的色純度則越高，由此類熒光粉混合成的白光光譜則越接近理想的白光光譜（圖13），這樣的白光透過CF后，色域覆蓋率高。

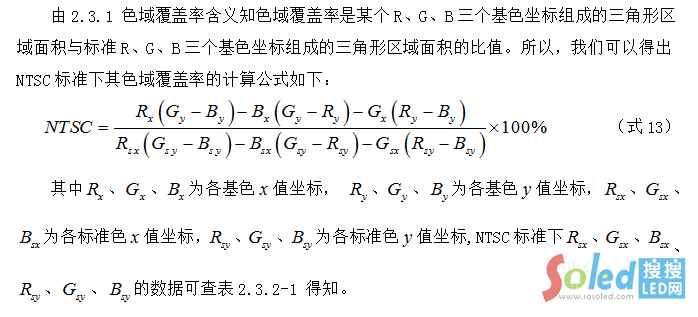

分析3、從色域覆蓋率的含義可知，色域覆蓋率是某個R、G、B三個基色坐標組成的三角形區域面積與標準R、G、B三個基色坐標組成的三角形區域面積的比值，這說明在進行熒光粉方案選擇時還需關注熒光粉的坐標(x，y)。

綜合以上3點的分析、白光的實現方式以及表3.1-1可知，熒光粉方案的選型中G粉可以選擇Ga-YAG、LuAG、Silicate、β-SiAlON、量子點，R粉可以選擇Nitride、KSF、量子點。同時，為了使色域覆蓋率達到最理想的狀況，可以選擇較窄半波寬的熒光粉進行搭配，例如：β-SiAlON的G粉+量子點的R粉、量子點的G粉+R粉。

3.3不同色域覆蓋率需求與熒光粉方案的案例說明

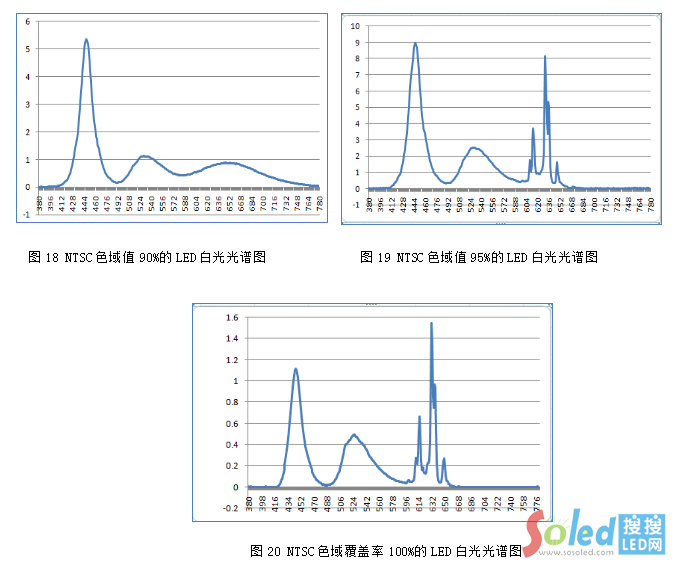

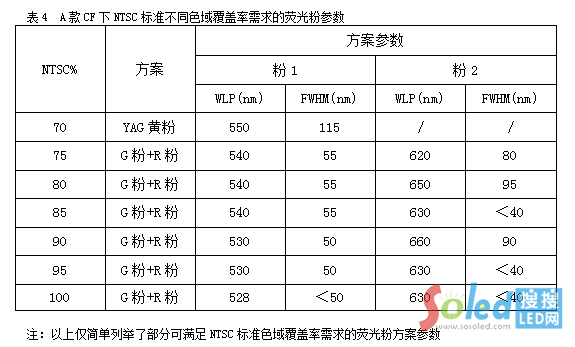

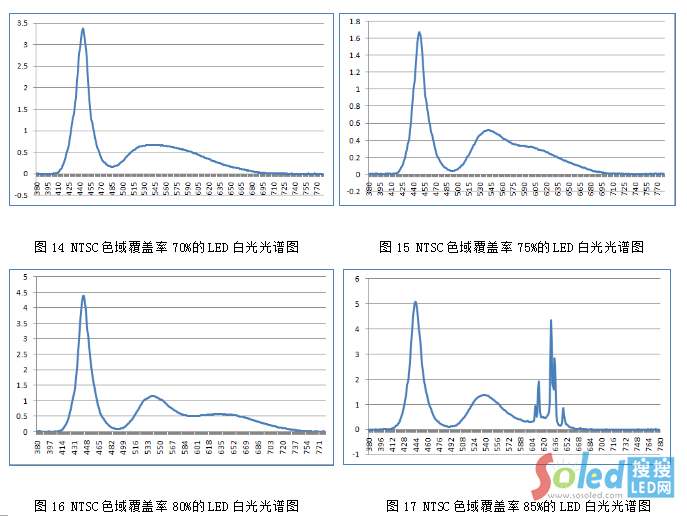

結合業內現有材料及LED封裝實驗，現依次舉例說明在A款CF型號下NTSC標準不同色域覆蓋率（70%、75%、80%、85%、90%、95%）需求的熒光粉匹配方案,其參數及封裝后LED白光光譜如下：

5結語

本文簡要介紹了LCD電視以及影響色域覆蓋率的CF與白光LED,并對LCD中CF與白光LED間的轉化關系、色域覆蓋率的計算方法進行了說明，同時結合實例對不同色域覆蓋率下背光用白光LED的熒光粉方案作了簡略介紹。

參考文獻

[1]湯順青.色度學[M]，北京：北京理工大學出版社，1990，06

[2]國家廣播電視產品質量監督檢驗中心、TCL多媒體科技股份有限公司GPC研發中心.數字電視與平板電視中的色度學[M]，北京：人民郵電出版社，2010.2，36-55

[3]（美）William.K.Pratt]數字圖像處理制作方法、數字圖像處理制作工藝數字圖像處理加工方法，[M]，北京：機械工業出版社，2010.3，36-55
